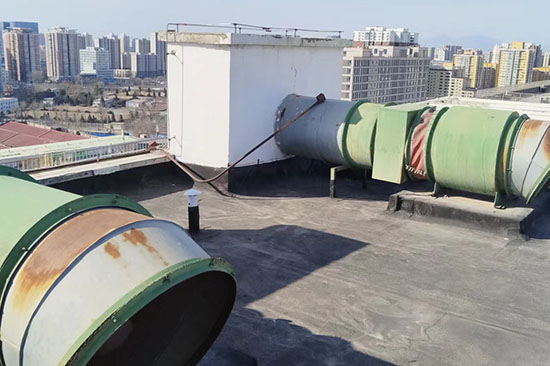

一、排烟防火阀联锁停机的原理与规范依据

在机械排烟系统中，排烟防火阀（280℃）是保障消防安全的*后一道关口。其联锁停机机制的设计逻辑是：当火灾发展到后期，排烟管道内烟气温度达到280℃时，说明火势已经失控，继续排烟不仅无益反而会加速空气流通助长火势，此时排烟防火阀的易熔片熔断，阀门自动关闭，同时输出联锁信号，强制停止排烟风机运行。

《建筑防烟排烟系统技术标准》（GB 51251）第5.2.2条明确规定：排烟防火阀在280℃时应自行关闭，并应联锁关闭相应的排烟风机。这一联锁停机功能与火灾自动报警系统的联动控制相互独立，即使报警系统失效，排烟防火阀自身的温控关闭和联锁停机功能也必须可靠动作。如果这一环节失效，排烟风机在高温下继续运转，不仅可能烧毁风机、扩大火势，更可能将高温烟气通过风管传播到其他防火分区，造成灾难性后果。

二、排烟防火阀无法联锁停机的五大常见原因

原因一：排烟防火阀微动开关故障

排烟防火阀内部设有微动开关（行程开关），阀门关闭时阀片触碰微动开关触点，输出联锁停机信号。微动开关长期处于高温、油烟、潮湿的管道环境中，容易出现以下故障：

• 触点氧化或积碳：开关触点表面形成氧化层或油垢，导致接触电阻过大，信号无法可靠传输；
• 弹片疲劳失效：微动开关内部弹簧片反复动作后弹性下降，触点无法正常复位或闭合；
• 开关位置偏移：安装时位置调整不当，或长期受振动影响导致位移，阀片关闭后无法可靠触碰开关触头；
• 开关进水短路：风管结露或消防水渍进入开关内部，导致触点短路烧毁。

原因二：易熔片安装不当或规格错误

排烟防火阀的核心温控元件是易熔合金片，标称熔断温度为280℃。如果出现以下问题，阀门可能无法在280℃时正常关闭：

• 易熔片规格用错：误用了70℃防火阀的易熔片（消防补风或空调系统用），在排烟工况下根本达不到熔断温度就过早关闭，或者误装更高温度等级的易熔片，导致280℃时无法熔断；
• 易熔片被固定死：个别施工人员为图省事，用铁丝或螺钉将阀门强制固定在常开位置，易熔片形同虚设；
• 易熔片老化变质：长期使用后，合金材料成分偏析或氧化，熔断温度发生偏移。

原因三：阀门机械卡阻

排烟防火阀长期处于常开状态，阀片及传动机构可能因以下原因卡阻：

• 风管内油垢堆积：排烟管道内积累的油污、灰尘附着在阀片转轴和连杆上，形成黏性污垢层，增加转动阻力；
• 转轴锈蚀：管道内湿度大，阀片转轴和滚动轴承长期无润滑产生锈蚀，转动不灵活；
• 阀体变形：安装时法兰螺栓过紧导致阀体变形，阀片与阀框摩擦卡死；或因建筑沉降导致风管受力变形，连带阀体扭曲。

原因四：电气接线故障

排烟防火阀微动开关闭合后，联锁信号需要通过控制电缆传输至排烟风机控制柜。电气线路环节常见故障包括：

• 接线端子松动或脱落：施工中接线未拧紧，长期受风机振动影响松脱；
• 线路中间接头虚接：风管穿越不同防火分区时，控制电缆的接线盒内接头氧化、松动；
• 电缆绝缘破损：风管穿墙处电缆保护管未做套管，长期磨损失去绝缘，导致信号线与接地或相邻线芯短路，控制柜收不到有效停机信号；
• 线路接错：多台排烟防火阀并联接线时，极性或编号搞错，导致某一路阀门关闭信号被其他线路旁路。

原因五：风机控制柜联锁回路故障

排烟防火阀的联锁停机信号到达风机控制柜后，需要通过中间继电器或控制模块执行停机指令。控制柜侧的故障点包括：

• 联锁输入继电器损坏：继电器线圈烧毁或触点粘连，无法响应输入信号；
• 控制回路断路器跳闸：联锁控制回路电源中断，整个联锁功能失效且无报警提示；
• PLC/控制模块输入通道故障：智能控制柜中对应的DI（数字量输入）模块通道损坏，系统收不到阀门反馈信号；
• 转换开关误置：风机控制柜处于"手动"或"检修"模式，自动联锁功能被屏蔽。

三、故障排查步骤（从现象倒推，逐段排除）

**步——外观与机械检查：进入风管井或吊顶，目视检查排烟防火阀的阀片是否处于正常开启位置、易熔片是否完好、有无被人为固定或拆除的情况。手动操作阀门执行器，检查阀片是否能灵活转动、能否完全关闭，感受转动阻力是否正常。

第二步——微动开关检测：在阀门关闭状态下，用万用表测量微动开关COM-NO（公共端-常开端）端子的通断情况。正常应在阀门关闭时间导通（电阻值接近零），阀门打开时断开（电阻值无限大）。如果关闭时测量为开路状态，故障在微动开关本身或触头位置偏移。

第三步——易熔片核查：核对易熔片铭牌或标记是否为280℃，确认规格正确。检查易熔片安装是否松动、有无明显变形或锈蚀。如存在疑点，建议更换同规格新件。

第四步——线路导通测试：在阀门处断开控制电缆，短接微动开关的两个端子（模拟阀门关闭信号），然后到风机控制柜侧测量对应输入端子是否收到导通信号。如果控制柜收不到，说明线路中间存在断点或短路，需逐段查找接线盒测量。

第五步——控制柜功能测试：在控制柜侧直接短接联锁停机输入端子，模拟接收阀门关闭信号，观察风机是否自动停机。如果风机能正常停机，故障点在阀门侧或线路侧；如果控制柜不响应，故障在控制柜内部。

四、维修方法

1. 微动开关更换

更换与原型号相同的微动开关（需注意触点容量、触头行程和操作力等参数）。更换后必须精确调整开关安装位置，确保阀片关闭时能可靠推动触头、打开时能正常释放。调整完成后反复手动开关阀门5次以上，每次检测开关通断是否可靠。

2. 易熔片更换

必须使用标称280℃的排烟防火阀专用易熔片，严禁用其他温度规格替代。更换时注意安装方向和紧固力矩，不要过度拧紧导致易熔片变形或应力集中。更换后检查阀门闭合力矩是否正常。

3. 阀门机械清理与润滑

清除阀片转轴和连杆机构上的油垢积尘，用WD-40等除锈润滑剂处理锈蚀部位。对滚珠轴承加注耐高温润滑脂（注意不能用普通黄油，排烟工况下可能高温碳化）。处理后手动反复开关阀门至动作顺畅。

4. 线路修复

重新压接或焊接松动接线端子，对中间接线盒接头做好防水密封处理。电缆绝缘破损的需截断重接（使用防水接线盒）或更换整段电缆。修复后测量线路绝缘电阻（线间及对地应不低于20MΩ）。

5. 控制柜维修

更换损坏的中间继电器（选择同型号工业级继电器，注意线圈电压等级匹配）、恢复控制回路电源、更换故障的DI模块通道或将信号迁移至备用通道。维修后必须在控制柜侧模拟联锁信号进行完整功能测试。

五、联锁功能测试验收标准

维修完成后，必须通过以下测试才能视为修复合格：

• 手动关闭测试：手动关闭排烟防火阀，排烟风机应在2秒内自动停机，控制柜应有阀门关闭状态反馈指示；
• 远程复位测试：阀门手动复位至开启状态后，风机应可通过控制柜正常启动；
• 温控熔断测试（抽检）：在备品充足的情况下，对同批次阀门抽取一只进行加热熔断试验（280℃±10℃），验证熔断温度是否准确、关闭是否可靠、联锁停机信号是否正常输出。

六、维保建议

排烟防火阀联锁停机是消防排烟系统安全运行的底线功能，日常消防维保中应给予足够重视：

• 每季度对每台排烟防火阀进行一次手动开关试验，检查阀片动作是否灵活、微动开关信号是否正常；
• 每半年对排烟防火阀与风机联锁停机功能做一次完整的联动测试（手动逐台关闭阀门验证风机自动停机）；
• 每年检查易熔片的完好状态，使用3年以上的建议逐步更换备件；
• 维保测试结果逐项记录在维保台账中，保留微动开关通断测试数据和风机停机响应时间数据，作为消防检查的重要凭证。

排烟防火阀的一开一关，看似简单一个机械动作，背后却牵动着整个排烟系统的安全与可靠。日常维保中多一分工夫，真正发生火灾时就是多一分保障。如需专业消防排烟系统维保服务，欢迎联系亿杰消防。
