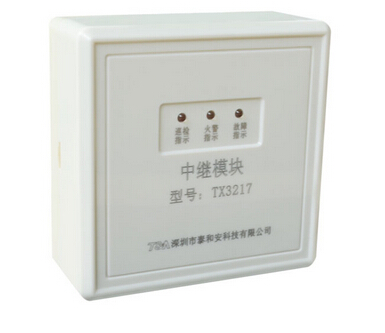

泰和安TX3217型中继模块
时间：2016-09-20 10:40 作者：泰和安消防设备 点击:次
泰和安TX3217型中继模块产品介绍
一、泰和安TX3217型中继模块概述
二总线，无极性
内置微处理器
具有掉线检测功能
插拔式模块结构，方便施工安装
对于电流小于100μA的接口，可并联16只接入该模块
软硬件多级滤波，提高了模块的抗干扰能力，对电磁干扰具有良好的抑制能力
抗潮湿能力强，PCB三防工艺，可适用于各种环境
二、泰和安TX3217型中继模块技术参数
1．总线协议：T3协议
2．工作电压：
（1）总线电压：16-28V脉冲电压
（2）电源电压：DC24V(21V-28V)
3．工作电流：
（1）总线静态电流：≤0.8mA
（2）总线报警电流：≤2.6mA
（3）P1+、N1-端电流：＜1.7mA(故障)；1.9～8.0mA（正常）；＞9mA（火警）
4．指示灯状态：
（1）巡检指示灯：巡检时闪亮，绿色
（2）火警指示灯：报警时常亮，红色
（3）故障指示灯：故障时常亮，黄色
5．线制：二总线制，无极性；电源电压DC24V，无极性
6．编码方式：电子编码
7．P1+、N1-两端必须接一个6.8K/1W的终端电阻
8．使用环境: 温度-10℃～55℃ 相对湿度≤95%RH，不凝露
9．颜色:米黄色
10．重量:约132g
11．外形尺寸：87mm×87mm×37mm
12．执行标准：GB 16806-2006
