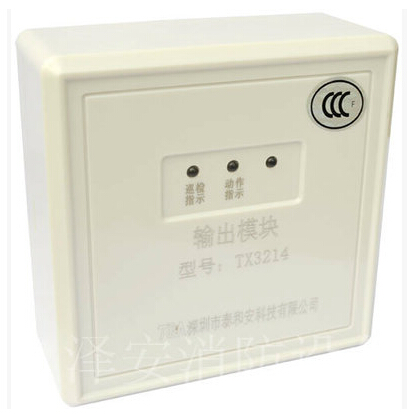

泰和安TX3214型输出模块产品介绍

一、泰和安TX3214型输出模块概述

  总线，无极性

  内置微处理器

  具有消防广播传输线故障检测功能

  总线输入端与输出端完全隔离设计

  采用软硬件滤波技术，提高模块的抗干扰能力

  抗潮湿能力强，PCB三防工艺，可适应各种不同的环境

  采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

二、泰和安TX3214型输出模块技术参数

1．总线协议：T3协议

2．工作电压：

总线电压：15～28V脉冲电压

电源电压：DC(21V-28V)

3．工作电流：

总线监视电流≤0.6mA        总线启动电流≤2mA

电源监视电流≤5mA        电源启动电流≤20mA

4．指示灯状态：

正常监视状态：绿色巡检灯周期性地闪亮

启动指示：    红色输出动作灯常亮

5．输出容量：每只模块--多可带负载60W

6．编码方式：电子编码方式

7．线制：与控制器采用无极性二总线连接；与DC24V电源线采用无极性二线连接，可接入两根事故广播线，两根音乐广播线及两根扬声器线

8．使用环境：

温    度：-10℃～55℃

相对湿度：≤95%RH，不凝露

9．外形尺寸： 87mm×87mm×37mm

10．壳体颜色：米黄色

11．重量：约145g

12．执行标准：GB 16806-2006
